FESTSTOFFPUMPEN

KB-Serie

Baggerpumpen für Tunnelbau und Spezialtiefbau

Einsatzbereiche

  • Sand & Kies

    Wasserhaltung, Nassaufbereitung, Mineralaufbereitung, Gewinnung
  • Energiewirtschaft

    Aschetransport, Kondensate, Kohle- und Koksverarbeitung
  • Aufbereitung & Bergbau

    Schwere Bergbauschlämme, Mühlenaustrag und Separation, Eisenoxidherstellung, Erzschlämme, Fe, Zn, Cu, Ti, Salz, Al, usw., Kohle/ Erz / Phosphate / Kali / Bauxit, Flotation- und Schaummedium
  • Zuckerindustrie

    Rübenschnitzel, Waschanlagen, Tierische Abfälle
  • Bau, Tunnel- und Spezialtiefbau

    Tiefbau - Schlitzwandfräsen, Schiefer, Marmor, Granit, Sandindustrie, Sand & Kies, Mikrotunnelbau, Vertikale Bohrungen (Land und See), Baggerarbeiten (Häfen, Flüsse)
  • Stahlindustrie

    Hochöfen, Warmwalzwerke
KB
KB100
KB100

Dort wo die höchsten Verschleißbeanspruchungen zu erwarten sind, sind die metallische Kreiselpumpentype KB/KBK/KBH/ KBKM die richtige Wahl.

Die Kompaktpumpenbauereihe ist für die anspruchsvollen Betriebsbedingungen im Tunnelbau und Spezialtiefbau mit einer rauen Betriebsumgebung und beengten Einbaubedingungen entwickelt worden.

Die kompakte Ausführung unserer hochleistungsfähigen und hochverschleißfesten Pumpen der Baureihen KB, KBK, KBKT sind maßgeschneidert für den Einsatz als Speisepumpe oder Förderpumpe unter beengten Einbaubedingungen im Mikrotunnelbau und Rohrvortieb.

Die Wandstärken sind groß dimensioniert und berücksichtigen damit zugleich die Beanspruchung durch Gleitverschleiß (feine Feststoffanteile) als auch die Schlagbeanspruchung durch einen hohen Anteil an Grobkorn.

Die Pumpen mit Druckstutzen ND 100, 125, 150 und 200 sind für unterschiedlichste Anwendungsfälle lieferbar. Geringe Bauhöhen, hoch verschleißfeste Werkstoffe und Wellenabdichtungen durch Entlastungslaufrad oder unsere selbstentwickelte Gleitringdichtung HGD garantieren den sicheren Einsatz in AVN Vortrieben weltweit.

Eigenschaften:

■ Einfache Wartung

■ Einfache Nachstellmöglichkeit des Saugspaltes

■ Stark dimensionierte geschlossene Laufräder, Gehäuse und Schleißplatten

■ Die großzügig dimensionierten Wandstärken leisten extremen Widerstand, sowohl bei hoher Schlagbeanspruchung, als auch bei hohem Anteil von Grobkorn im Fördermedium.

Technische Daten

Förderstrom
50m3/h - 5.000m3/h
Förderhöhe, einstufig
85M.FL.S
Pumpendrehzahl
2.000MIN-1
Anschlussnennweiten
DN100 - DN500
Maximaler Betriebsdruck
10Bar - 16Bar
Normalsaugend
8MW.S.
Druckstutzenstellung
stufenweise
Korrosionsbeständigkeit bei PH
3, 14

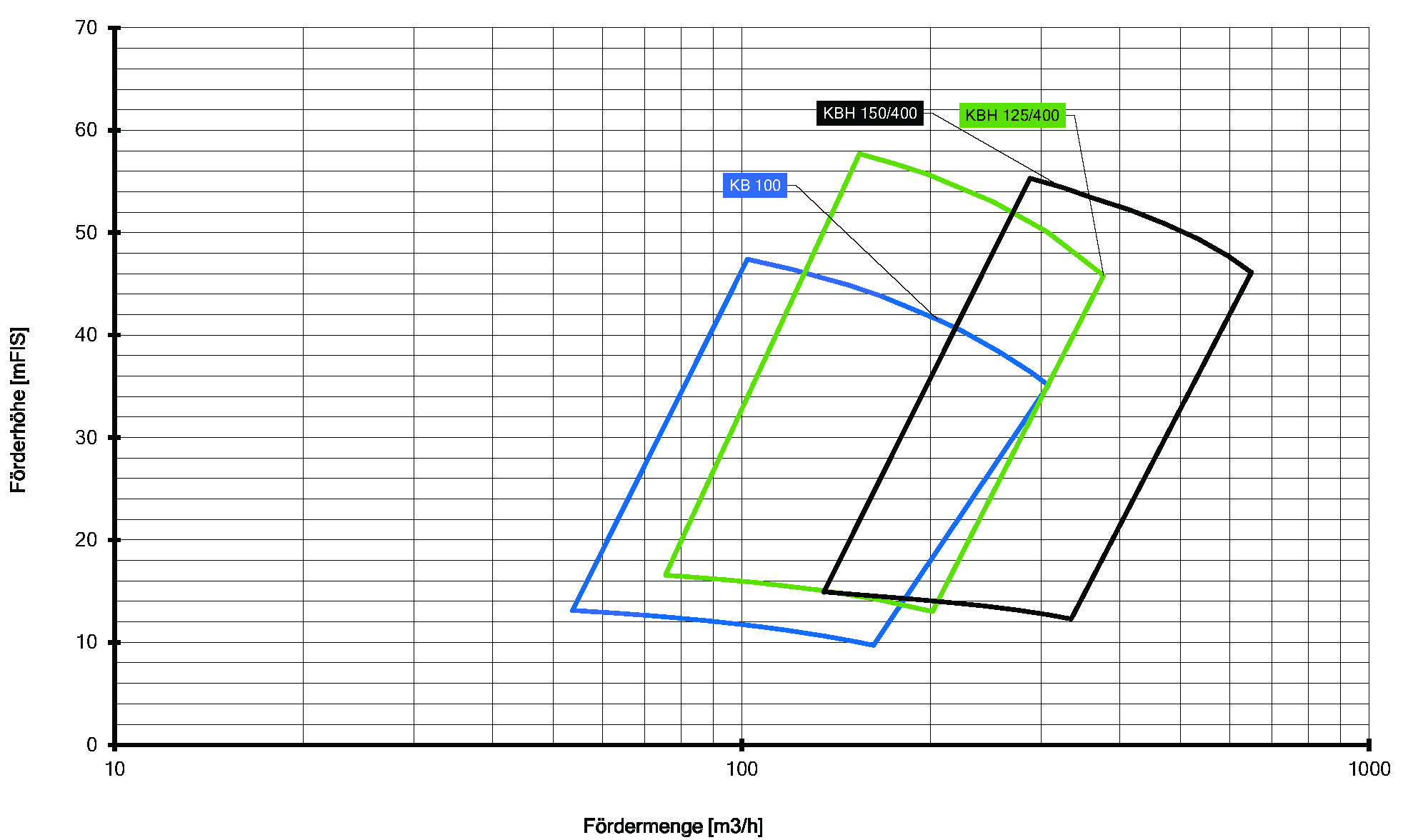

Kennlinien

KB-Kennfeld
